Tabeldatud keevitusmasin

Meie akuklapi keevitusmasin on liitiumaku tootmiseks kohandatud professionaalne sakkide keevitusseade, mis toetab nikli-, vase- ja alumiiniumlehtede ultraheli-/laserkeevitust. ±0,02 mm positsioneerimistäpsusega ja automaatse sagedusjälgimisega tagab see pritsmevabad metallurgilised sidemed 10–60 kihi elektroodide fooliumi jaoks.
Ühildub 18650, 4680 silindriliste ja kottelementidega ning sobib labori teadus- ja arendustegevuse ning masstootmisega. Varustatud PLC juhtimise ja CCD visuaalse joondusega, suurendab see keevitamise efektiivsust 100–200 ppm-ni, säilitades samal ajal 99,7% läbilaskevõime. See suurendab aku juhtivust ja ohutust, sobib ideaalselt toite-/energiaaku tootmiseks.

Seadmete parameetrid

Seadme suurus:
Generaatori suurus (pikkus × laius × kõrgus): 480 mm x 365 mm x 202 mm
Konksu suurus (pikkus × laius × kõrgus (ülevalt)): 420 mm x 180 mm x 290 mm

Kaal: 62KG
Kõik seadmete mõõteriistad võtavad kasutusele meetermõõdustiku.

Seadmete võimsusnõuded

Pinge: 220VA ±10%,Õhuallikas: 0,4~0,6MPa; Niiskus: ＜48%, temperatuur: alla 45 kraadi või sellega võrdne

Seadmete integreerimine
Varustus koosneb:

• Ultraheli generaator, energiamuundur, sarved, pneumaatilised komponendid ja mehaaniline raam jne.
• täis-silla kõrge-toiteahel;
• Sarved valmistatud uuest sulamist;

Kehtivad nõuded kogu masinale:

• Kõik osad ja komponendid on valmistatud metallmaterjalidest.
• Mooduli struktuur tagab hõlpsa transportimise.
• Töötav ajami võimsus on pneumaatiline ajam.
• Töötoiteallikaks on ühefaasiline toide.

Kasutamise-kulu-

• Sarved on kiiresti{0}}kuluvad osad, ülemisele sarvele antakse 3-kuuline garantii.
• Jalglüliti kasutusiga on 1,5 miljonit tsüklit.
• Elektrirelee kasutusiga on 1,5 miljonit tsüklit.

Ohutusmeetmed
Tarnitakse ainult tehase kriteeriumidele vastavaid seadmeid.
Ettevaatusabinõud kasutamisel:
1) Kui keevitusefekt on ebaühtlane, lõpetage masina kasutamine, vastasel juhul peaks kasutaja kaotsimineku või kahjustuse enda peale võtma;
2) Sarved on kiiresti-kuluvad osad, kontrollige regulaarselt nende mündi hõõrdumist ja vahetage tugevalt kulunud osad õigeaegselt välja.

Tehnilised nõuded

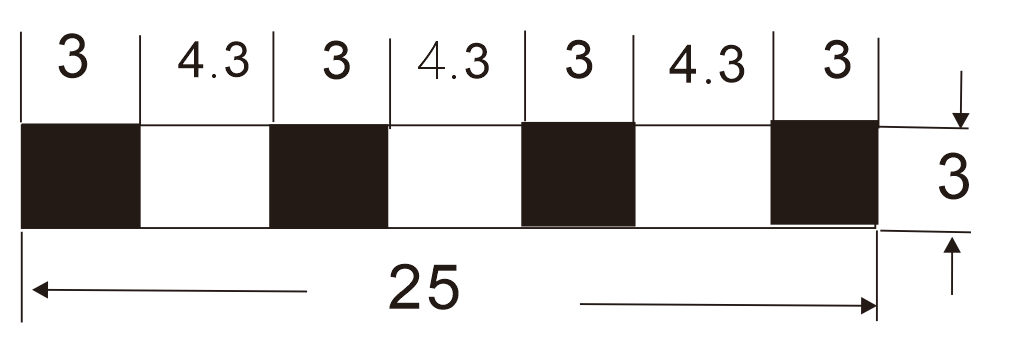

NP1000 keevitaja maksimaalne väljundvõimsus on 1000VA, ultraheli sagedus on 20 KHZ±10%; järgmised pildid Ⅱ,Ⅲ ja Ⅳ on vastavalt kogu masina, ülemise sarve ja alumise sarve või alasi välimus:

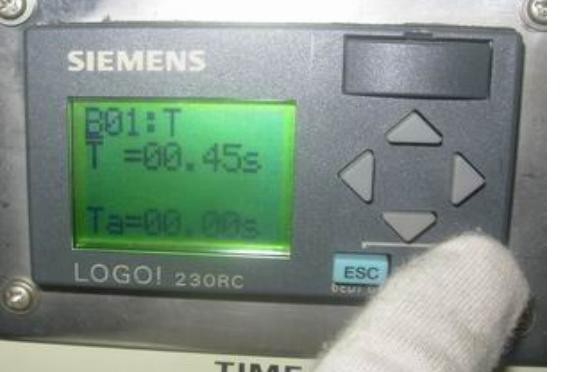

(Pilt Ⅰ) Aja, energia, võimsuse ja sügavuse režiim, mida kuvatakse intelligentse inimese{0}}masina side juhtimissüsteemi puuteekraanil

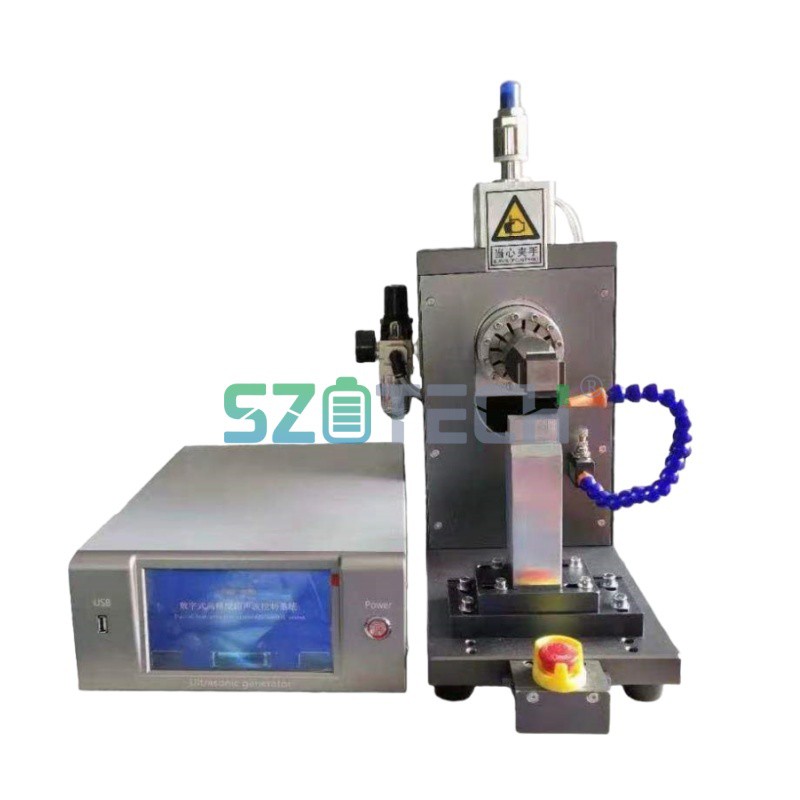

Kogu masina välimus

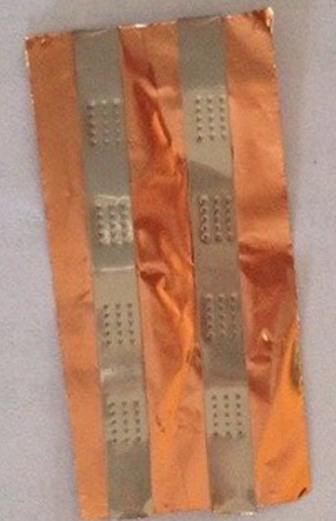

Keevitustehnika 1: 1 kihi 0,1 mm paksuse Al-rihma keevitusefekt koos 10-20 kihiga 0,012 mm Al-fooliumiga, liitepind on 5 x 20 mm, kasutada saab sarve mõlemat külge.

Seadmete paigaldamine ja personali väljaõpe

Seadmete paigaldamine:
Müüja teavitab ehitajaid seadmete paigaldamise ning vajalike komponentide ja tööriistade kohta.
Müüja toetab püstitamist kohapeal.

Personalikoolitus:
Püstitusperioodil koolitavad Müüja töötajad operaatorit kohapeal välja, koolituse sisu hõlmab tavapärast käitamist, hooldust ja erakorralist ravi jne.

Müügijärgne teenindus

• Müüja pakub 1-aastast garantiid alates kuupäevast, mil ostja varustuse kätte sai, välja arvatud kiiresti-kuluvad osad, nagu sarved, jalgpedaal ja elektrirelee. Välja arvatud need kiiresti-kuluvad osad, vastutab muude rikete komponentide puhul müüja vabalt asendamise eest, kui tegemist on mitteinimlike teguritega.
• Kui garantii on lõppenud, tuleb ostjal tasuda müüja poolt osutatava remondi- ja hooldusteenuse eest.

Osade loend

NP1000 Smart ultraheliga metallikeevitusseadme peamised osad (kogus ühe masina jaoks):

Varuosade loend (ühe masina kogus):

Põhiosade ja komponentide tarnijad:
