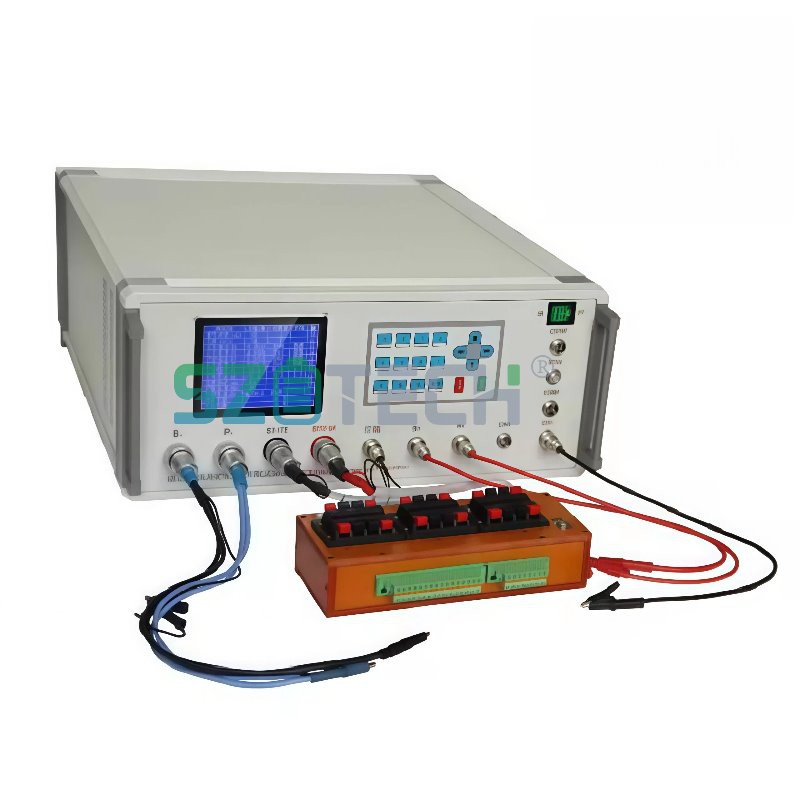

Autode BMS testimine

Kiirendage oma BMS-i arendamist ja tootmist meie autotööstuse BMS-i testimisega. See süsteem pakub üksikasjalikku analüüsi ülelaadimise/tühjenemise taastamise pingete, võrdsustamise jõudluse ja ahela sisemise takistuse kohta. Oma suure-voolutugevuse (120A) ja mikrosekundilise-taseme-lühise simulatsiooniga kopeerib see ohutuse täpseks kontrollimiseks-reaalseid rikkestsenaariume. Tester toetab 1-24-seeria konfiguratsioone ja sisaldab jälgitavuse tagamiseks vöötkoodi skannimist. Ideaalne patareide tootjatele ja kaitseplaatide tarnijatele, see suurendab testimise tõhusust ja tagab vastavuse liitiumioon- ja LiFePO4 akude tööstusstandarditele.

Rakenduse ja funktsiooni tutvustus

Rakendus:Seda kasutatakse peamiselt selleks, et tuvastada, kas toiteaku kaitseplaadi funktsionaalsed indeksid on parameetrite vahemikus, et pakkuda töötajatele tuvastamisstandardeid. Seda kasutatakse peamiselt kaitseplaatide tootjate ja toiteakude tootjate toitepatareide kaitseplaadi testimiseks.

Funktsiooni tutvustus:kaitseplaadi testimissüsteem jaguneb kiireks ja täpseks testiks

• Täpne test: see suudab täpselt tuvastada toiteaku kaitseplaadi erinevate funktsionaalsete parameetrite täpse väärtuse (viga on 5 mv), hõlbustada proovide silumist ja arendamist ning pakkuda teadus- ja arendustöötajate kiireks tuvastamiseks standardite komplekti.
• Kiirtest: vastavalt kaitseplaadi konstruktsiooniparameetritele määrake testparameetrid kiirtesti läbiviimiseks, mis on kaitseplaadi tootjale ja toitepatareide tootjale mugav suuremahuliste -kiirtestide ja tarnete läbiviimiseks. See on rakendatav ka erinevate riistvaraskeemide ja mõnede tarkvaraskeemide kaitseplaadi testimisel.

Peamine etendus

Rutiinsed testimiselemendid:
Sisetakistuse test, ülelaadimise ja tühjenemise test, ülelaadimise taastamise, ülelaadimise ja tühjenemise taastamise test, ülevoolu test (laadimise liig- ja tühjenemise ülevool), ülelaadimiskaitse pinge, ülelaadimise taastamise pinge, üle- ja tühjenemiskaitse pinge, ülelaadimise taastamise pinge, ülevoolukaitse jne.

Spetsiaalsed katseelemendid:
Lühisekaitse test (viitab mikrosekundi taseme tegelikule lühisekaitse testile).
Ühe sektsiooni enda energiatarbimise test (viitab iga sektsiooni tegelikule ja täpsele omaenergiatarbimisele).
Tasandusvool ja tasanduspinge (Võidab täpselt aru võrdsustamisvoolust ja ühtlustavast avanemispingest).
Infrapunaskaneerimine (vöötkoodi skaneerimine) skannib iga kaitseplaadi ID-numbri ja salvestab kirje.

Testi toetavate kaitseplaatide tüübid:

LiFePO4, LiMn2O4, LiCoO2

Tehniline parameeter

Kõrge voolu moodul:Praegune tase on 120A ja voolu täpsus on 0,1A.
Pinge moodul:Pingevahemik 0,5-5V, programmeeritav väljund 0,5-5V, pinge täpsus 5mV.
Lühise moodul:Superkondensaator, mis simuleerib täielikult aku aku pinget, lühistab koheselt kaitseplaadi ja fikseerib täpselt lühise{0}aja ja voolu.
