Meie ülitäpne rakkude sorteerimismasin, mis on ühendatud professionaalse liitiumioonaku mahutesteriga, on liitium-ioonelementide tootmise põhiseade, mida kasutatakse laialdaselt elektri-, energiasalvestus- ja tarbeelektroonika akude tootmisel. Rakkude sorteerimismasin tugineb elementide tõhusaks liigitamiseks liitiumioonaku mahutesteri täpsetele andmetele.
Võimsuse tester tuvastab täpselt raku võimsuse, sisemise takistuse, pinge ja tsükli jõudluse suure täpsusega, pakkudes usaldusväärset andmetuge sortimiseks. Seejärel klassifitseerib meie rakkude sorteerimismasin rakud parameetrite järgi, tagades sobitatud rakkude ühtlase jõudluse. See toetab LFP/NCM rakke, sellel on intelligentne automatiseerimine ja kiire sorteerimiskiirus, mis suurendab tootmise efektiivsust 38%. Integreeritud lahendus tagab akukomplekti stabiilse järjepidevuse, vähendab tõrkesagedust, vastab IEC/UL standarditele, sobib ideaalselt massiliste liitium{4}}akuelementide tootmisliinidele.
Seadmete tehnilised parameetrid
|

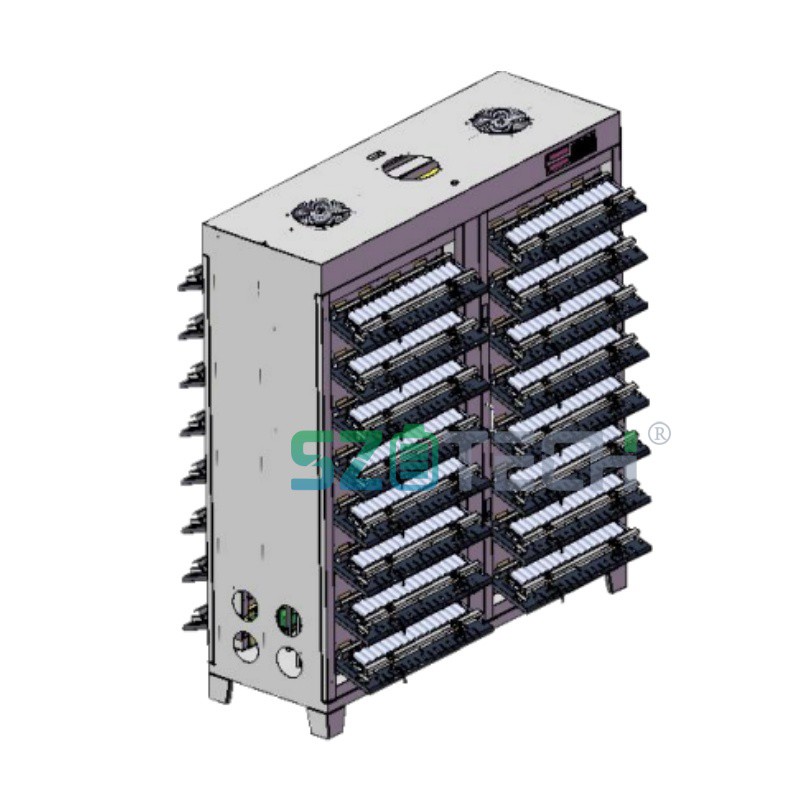

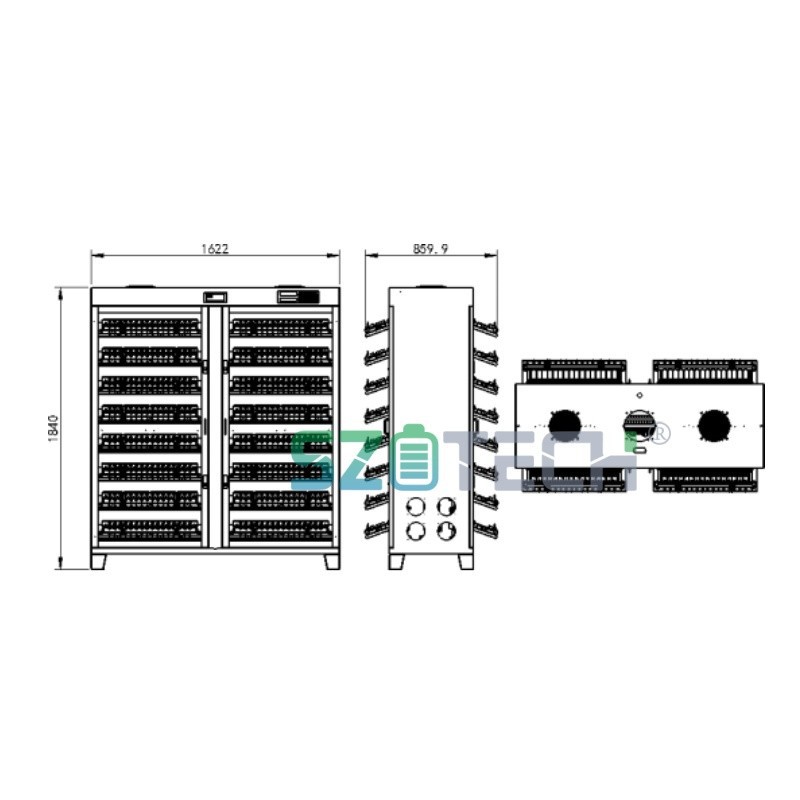

Seadmete struktuur |
|
|
Seadme kanalite arv |
Kogu masinal on kokku 512 kanalit |
|
Šassii värv |
Standardne hall must (kohandatav) |
|

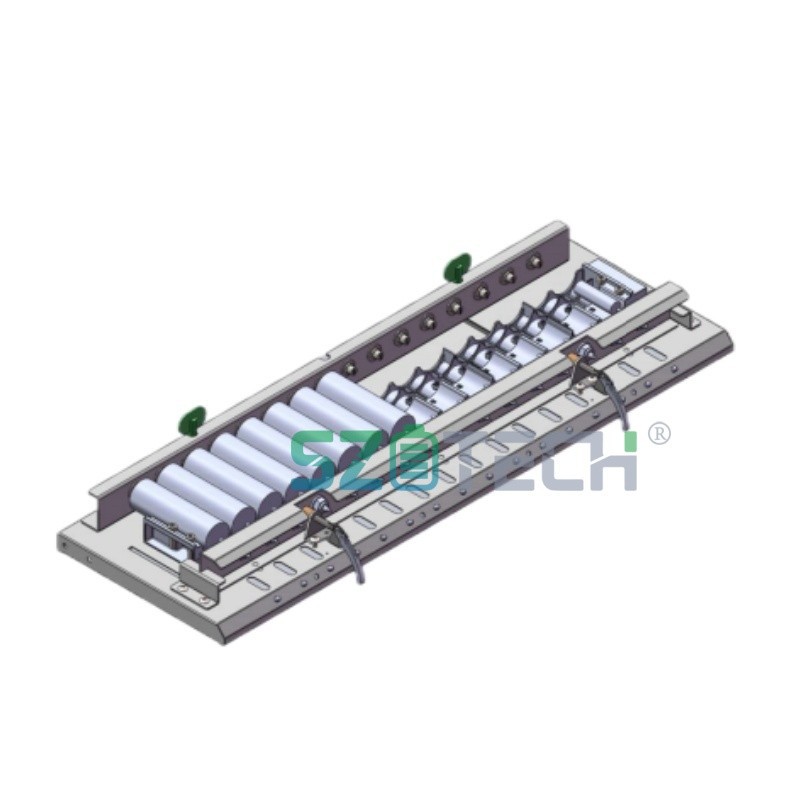

Kinnitusvorm |
Lame peaga kinnitus |
|
Armatuuride vahekaugus. |
35 mm |
|
Kanali juhtimise režiim |
Igal akul on sõltumatu konstantse voolu ja pideva pinge allikas, mis on stabiilne ilma löögita. Käivitamine, seiskamine, paus, jätkamine ja kaitse saab realiseerida. Iga kanali laadimisvoolu ja tühjendusvoolu täpsust saab tarkvara abil automaatselt kalibreerida. Igal kanalil on sõltumatud konstantse pinge ja konstantse voolu riistvara juhtimisahelad |
|
Töötav toiteallikas |
Kolmefaasiline viiejuhtmeline AC380V, 10%, 50Hz |
|
Võimsustegur |
0,99@220VAC, täiskoormatud, toitevõrk THDu Vähem kui 2% või sellega võrdne |
|
Arvuti harmoonilised |
<5%@220VAC, Fully loaded, Power grid THDu ≤2% |
|
Toiteallika efektiivsuse indikaator |
Laadimine 80% või suurem, tühjenemine 70% või suurem |
|
Töövõimsuse tarbimine |
Vähem kui 22 kW või sellega võrdne |
|
Seadmete rikete määr |
<1% |
|
Töövõimsuse tarbimine |
Looduslik sisse- ja väljalaskeava |
|
Toitekomponentide kaitse funktsiooni |
Elektrivõrgu pinge ületamise kaitse Elektrivõrgu sageduse ülekoormuskaitse |
|
Kanali parameetrid |
|
|
Pinge mõõtmise vahemik |
DC 0~5V |
|
Aku pinge vahemik |
Laadimine DC 0~4,5V; Tühjendage alalisvoolu 4,5 kuni 2 V |
|
Püsipinge vahemik |
DC 2~4,5V |
|
Pinge täpsus |
+(0,05% näit +0.05% täiskraadi) |
|
Pinge juhtimise eraldusvõime |
1 mV |
|
Pinge proovivõtu eraldusvõime |
1 mV |
|
Praegune vahemik |
Laadimine alalisvooluga 12mA~6A; Tühjenemine DC 12mA~6A |
|
Praegune täpsus |
+(0,05% näit +0.05% täiskraadi) |
|
Praegune juhtimiseraldusvõime |
1 mA |
|
Praegune proovivõtu eraldusvõime |
1 mA |
|
Praegune tõusuaeg (90% koormus) |
Väiksem või võrdne 50 MS |
|
Kanali algusaeg (90% koormus) |
Väiksem või võrdne 50 MS |
|
Tarkvara funktsioon |
|
|
Juhtimisrežiim |
arvuti juhtimisseadmete töö, kogu kabinetikontroll, skaneerimissüsteemiga |
|
Suhtlusrežiim |
485 Jadapordi side (boodikiirus 57600)/TCP-side |
|
Protsessi seadistamine |
Saate seadistada kuni 32 tööetappi ja 256 tsüklit |
|
Laadimisrežiim |
Püsiv vool, konstantne pinge, konstantne vool ja konstantne pinge |
|
Laadimise katkestamise-tingimus |
Pinge, vool, aeg, võimsus, -AV |
|
Tühjendusrežiim |
Püsiv vool, püsiv võimsus, püsiv takistus |
|
Tühjenemise katkestamise{0}}seisund |
Pinge, aeg, võimsus |
|
Kaitsefunktsioonid |
1. Laadimise ülepingekaitse, laadimise alapingekaitse 2. tühjenemise ülepingekaitse, tühjenemise alapingekaitse 3. Laadimis- ja tühjenduspinge suundumuste kaitse 4. Pinge kõikumise kaitse 5. Voolu kõikumise kaitse 6. Aku tagurpidikaitse, riistvarakaitse 7. Toitetoru lühise-kaitse 8. Kanali võimsuse häirekaitse (ajalõpu kaitse) |
|
9. Pinge proovivõtu väljas-liinikaitse 10. Pingeväljumiskaitse 11. Võimsuse välise kaitse 12. Avage rõhutuvastus enne protsessi algust ja lõpetage kanali avamine, mille rõhk ületab piiri 13. Väljalülituskaitse, andmete katkestuspunktide taastamine |
|
|
Ajavahemik |
0 kuni 3000 minutit/töösamm, ajaühikuks on min |
|
Aja täpsus |
Väiksem või võrdne ±1‰ |
|
Proovide võtmise kontrollitsükkel |
1S-60S Valikuline |
|
Akude sorteerimine |
Sorteeri (võimsus, aeg, avatud vooluahela pinge, tühjendusplatvorm jne) |
|
Andmetöötlus |
See suudab salvestada pinge, voolu, aja, võimsuse andmeid automaatselt arvutada konstantse voolu laadimissuhte, võimsuskadu, tühjenemistõhusust, keskmist pinget, mediaanpinget ja muid andmeid ning esitada andmekõveraid ja tsükliskeeme; Väljund teksti-, EXCELWODRI või MDB andmebaasivormingus failide genereerimiseks |
|
Tarkvara põhifunktsioonid |
1. Tarkvara toetab mitmesuguseid uuendusi, näiteks vedrustuse käsitsi uuendamine, tarkvara väljalülitamise uuendamine, toitekatkestuse uuendamine, seadmete sidekatkestuse uuendamine, ebanormaalse peatuse uuendamine; |
|
2. toetab vöötkoodi skaneerimist, ühe-dimensioonilise koodi, kahe-mõõtmelise koodi skannimist, on olemas järjestikuse skaneerimise kood, kanalihüppe skaneerimise kood, plaatide skaneerimise kood ja muud skannimismeetodid; 3. kohalik testandmete salvestusruum, saate igal ajal vaadata iga kanali praeguseid testandmeid ja ajaloolisi andmeid, seal on andmed ja kõverad, mis vastavad kahele vastava esitlusviisile, ning toetab EXCE aruannete eksportimist ühe või partii kujul, lisaks saate testi lõpus vastavalt vajadustele seada automaatsed tuletisandmed. 4. Toetage mahutavuse sorteerimist, mida saab akule liigitada; 5. toetama katse lõpus tehtud otsust vastavalt tsükli kindlaksmääratud võimsusele, pingele, ajale ja muule teabele, et hinnata läbitud/maagaasi tulemusi; 6. toetavad mitmesuguseid tööastmete kaitset ja globaalset pinget, voolu, ebanormaalset temperatuuri (mõnedel seadmetel on) ja ebanormaalset häiret, toetavad aku ülelaadimist, ülelaadimise kaitset; |
|
7. tugikanali paralleelne (valikuline vastavalt seadmele); 8. tugiühikute teisendamine; 9. toetada andmebaasiserveri taustasalvestust või MESdockingut; 10. tarkvara võrguühenduseta kaitse; 11. tarkvara tasuta uuendamiseks. 12. toetada erinevaid print etiketi väljund |
|
|
Lugemiskaardi anduri RFlD funktsioon |
Valikuline |
|
Täpsuse korrigeerimise tsükkel |
180 päeva - 360 päeva |
|
Kalibreerimismeetod |
Tarkvara automaatne kalibreerimine |
|
Kalibreerimistööriist |
1 komplekt ülitäpseid kalibreerimistööriistu on valikuline |
|
Kohalik jälgimisarvuti |
Konfiguratsiooninõuded: (kasutaja omanduses) 1. Operatsioonisüsteem: Windows 7 või uuem hiina keel: lihtsustatud hiina keel 2. CPU: i5 põlvkonna 9 või uuem 3. Mälu: rohkem kui 8 GB 4. Kõvaketas: 500G või rohkem 5. Monitor: 21-tolline või suurem LCD-ekraan 6. Kaks võrgukaarti |
